SH-3T-1型多功能插接式轉換裝置

2023-07-11 09:33:21

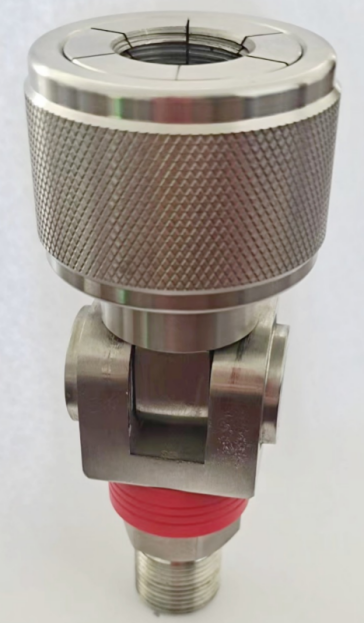

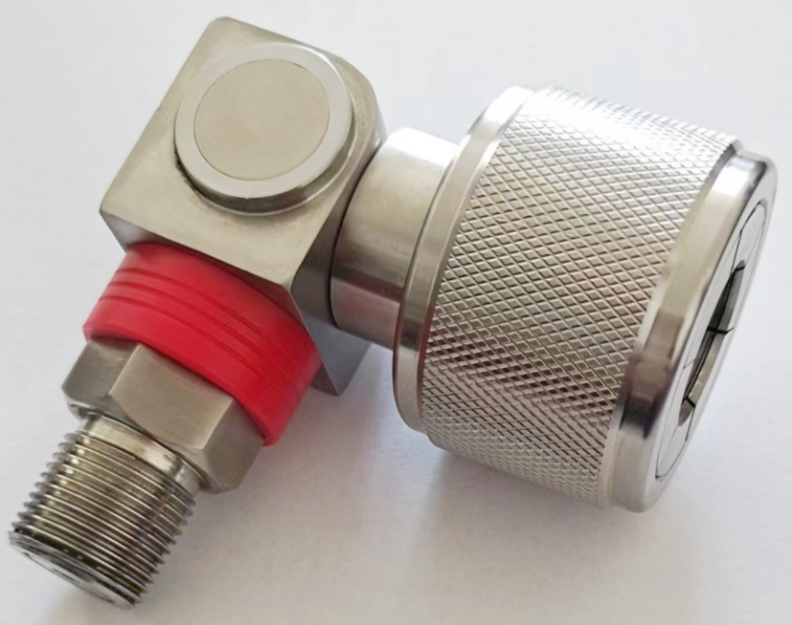

SH-3T-1型多功能插接式轉換裝置

用途：作爲(wéi / wèi)檢定軸、徑向壓力表、壓力變送器時的多螺紋通用、快速插接專用連接裝置。

特點：

1 螺紋通用

将以往單一(yī / yì ／yí)螺紋設計成通用螺紋，同一(yī / yì ／yí)螺紋接口無需連接任何轉換接頭情況下可連接多種螺紋。NPT1/2、ZG1/2、G1/2、M20×1.5（M14×1.5、NPT1/4、ZG1/4、G1/4）四種可在同一(yī / yì ／yí)螺紋接口連接。

2 軸徑通用

連接口爲(wéi / wèi)90°彎曲設計，即可檢定軸向壓力表，又可檢定徑向壓力表。

3 快速連接

插接式安裝方法，免去以往螺紋旋轉式安裝的繁瑣操作。

參數：

壓力适用範圍：（0～30）MPa

螺紋尺寸：M20×1.5、NPT1/2、ZG1/2、G1/2

也可按客戶要(yào / yāo)求做成：M14×1.5、NPT1/4、ZG1/4、G1/4

外形尺寸：Φ40×115mm

重量：約0.6Kg
