SHD-19B法蘭式壓力變送器、隔膜 壓力表校驗裝置

2023-07-11 08:29:55

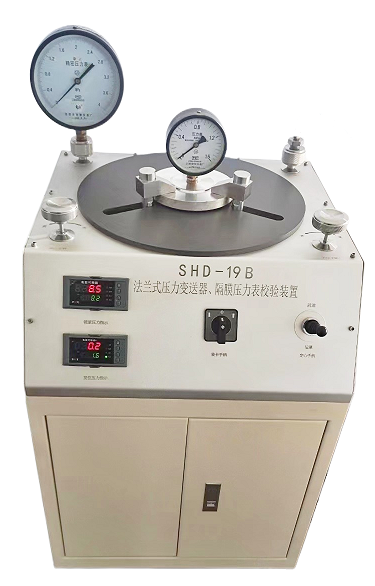

SHD-19B法蘭式壓力變送器、隔膜

壓力表校驗裝置

概述：

随着化工行業不斷增加，自動化儀表大量使用。而化工行業的特性是腐蝕性介質較多，因此各化工企業大量使用隔膜、法蘭式壓力表及變送器。以往這類儀表在檢定過程中，都是檢定人員自行配置法蘭，并采取用扳手緊固4根螺絲的方法進行安裝檢定，安裝時間遠遠大于檢定時間，且安全系數及密封效果相對較差，給檢定工作增加了(le／liǎo)很大額外的勞動強度。

爲(wéi / wèi)此我公司特開發一(yī / yì ／yí)款專門針對多種規格法蘭式壓力表及變送器進行檢定的自動定心、電動裝卡、電動升壓、手動控壓的校驗裝置。

特點：

1、自動定心

因法蘭式壓力表及變送器種類繁雜，法蘭規格各不相同，在安裝過程中如不能居中定位，則會使法蘭接頭上的密封圈與被檢儀表錯位，達不到密封效果。而本裝置則具備自動定心功能，将被檢儀表放入檢定盤後便可自動定心，以确保連接時的密封要(yào / yāo)求。

2、多規格通用

通過更換不同的連接組件，可對不同規格的法蘭式壓力表及變送器分别進行裝卡連接

3、電動裝卡

以往的法蘭式壓力表及變送器檢定時都是采用4根螺絲緊固，扳手卡緊的方式進行連接，費時費力。而本裝置隻需接通電源、開啓按鈕即可通過液壓裝卡方式将被檢裝置緊固，達到完全密封的效果，極大程度的節省了(le／liǎo)檢定人員的時間與體力。

4、電動升壓

将被檢儀表裝好後，隻需開啓升壓閥門即可對被檢儀表進行檢定。

參數：

壓力适用範圍：(0-6)MPa

法蘭适用範圍：DN25-DN100

法蘭直徑适用範圍：φ110mm-φ220mm

法蘭厚度适用範圍：10mm-50mm

外形尺寸：600mm×800mm×800mm

重 量：約60kg
